ArchiCAD 17

BIM-детали

ArchiCAD 17 предлагает лучшие решения, из всех присутствующих на рынке на сегодняшний день, направленные на процесс создания рабочей документации на основе BIM. Эти решения существенно упрощают процесс моделирования и создания чертежей даже при очень высоком уровне детализации проекта. Реализованный в ArchiCAD сквозной процесс работы с Информационной моделью здания позволяет использовать ее на всех этапах проектирования. Поддержка абсолютно новых технологий, использующих Строительные материалы, обладающие приоритетом соединения, реквизитами отображения и физическими свойствами, а также автоматическое создание пересечений позволяют подняться на принципиально новый уровень создания проектной документации.

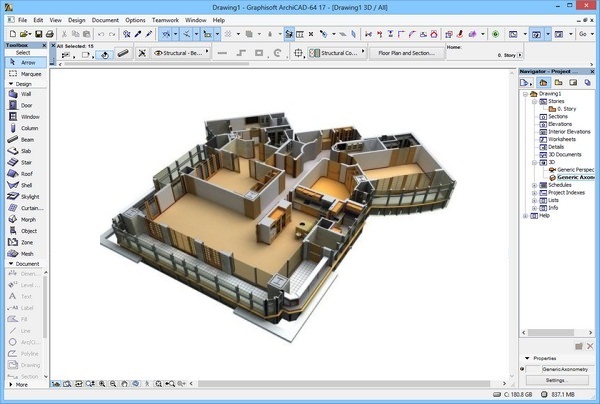

3D-проектирование

ArchiCAD 17 содержит большое количество нововведений и улучшений, направленных на 3d-проектирование, в том числе: Большее количество параметров и характеристик элементов, создаваемых инструментом МОРФ, учитывается в каталогах и спецификациях, динамические Плоскости 3D-сечений, дающие возможности дополнительного контроля при моделировании в 3D-пространстве ArchiCAD. Включение приложения BIMx в установочный пакет позволяет пользователям предоставлять своим клиентам доступ к проектам в интерактивной форме.

Open BIM

Компания GRAPHISOFT продолжает развивать направление Open BIM при помощи лучших в своем классе решений межпрограммного взаимодействия для архитекторов и инженеров. С использованием интеллектуальных BIM-процессов, ошибки, возникающие при взаимодействии между основными САПР, могут быть сведены практически до нуля еще до начала этапа строительства. ArchiCAD 17 по-прежнему предлагает упрощение BIM-процесса, в том числе при помощи интеграции с BIMobject.com, в результате использования полнофункционального приложения BIMx, и благодаря полностью встроенному LEED-совместимому решению EcoDesigner STAR.

Оценка энергоэффективности

Улучшения коснулись и реализованной в ArchiCAD технологии Оценки Энергоэффективности, поддерживающей теперь множество термоблоков. Это позволяет пользователям производить анализ конструкций в полном соответствии с действующими стандартами, и делает ArchiCAD наиболее экоответственным BIM-решением из всех, доступных сегодня на рынке.

Производительность

ArchiCAD 17 содержит революционные решения, основанные на использовании многопоточных вычислений и направленные на повышение скорости обработки данных при создании больших моделей. Передовая технология Фоновой обработки данных обеспечивает быструю генерацию деталей любой сложности. Оптимизированное использование многоядерных процессоров дает существенный прирост производительности при работе со сложными моделями. Улучшена работа Главного графического ядра, что позволяют добиться более сглаженной 3D-навигации при работе с моделями любого размера.

ArchiCAD 17 предлагает лучшие решения, из всех присутствующих на рынке на сегодняшний день, направленные на процесс создания рабочей документации на основе BIM. Эти решения существенно упрощают процесс моделирования и создания чертежей даже при очень высоком уровне детализации проекта. Реализованный в ArchiCAD сквозной процесс работы с Информационной моделью здания позволяет использовать ее на всех этапах проектирования.

Используя ArchiCAD, Вы откроете для себя преимущества архитектурного проектирования в 3D- пространстве, и получите наслаждение от невероятной свободы в работе. Основанная на глубоких знаниях архитектурного процесса, Информационная модель здания ArchiCAD полностью имитирует построение реальных зданий. При решении любых задач: от планирования городов и до проработанных деталей; от функциональных исследований и до сложных конструкций — специализированные инструменты ArchiCAD всегда доступны и просты в использовании, обеспечивая Вам полную свободу творчества. В ArchiCAD, вы создаете в Информационную 3D-Модель Здания, на основе которой автоматически генерируются все необходимые документы и изображения. Проект обретает жизнь и развивается на экране одновременно с работой Вашей мысли, позволяя сосредоточиться на творчестве. Информационное моделирование здания является наиболее естественным и интуитивно понятным подходом к проектированию, а благодаря понятности 3D-представления проектов, заказчики будут впечатлены Вашим творчеством.

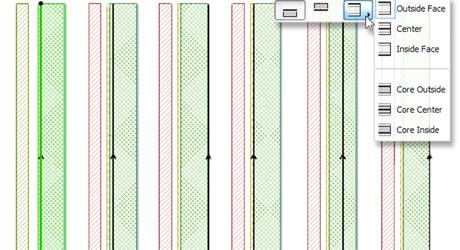

Приоритетные соединения

В ArchiCAD 17 реализована абсолютно новая технология, интеллектуального пересечения строительных материалов позволяющая соединять конструкции и получить максимально проработанную BIM-модель, из которой автоматически создаются детальные сечения и узлы Пользователи ArchiCAD могут создавать абсолютно правильные с конструктивной точки зрения узлы, используя при этом достаточно простые методы моделирования и создания документации даже в случае очень высокого уровня детализации проектов. Новый подход в BIM-процессу позволяет использовать модель на всех этапах проектирования, существенно сокращая время создания рабочей документации.

Интеллектуальные Строительные материалы

Правильное и комплексное использование строительных материалов имеет ключевое значение не только на стадии подготовки рабочей документации, но и при подготовке отчетов оценки энергоэффективности здания. Новый, интеллектуальный реквизит строительных материалов обеспечивает правильное графическое отображение материалов в сечениях (штриховки сечений), покрытий элементов в 3D-видах и содержит физические данные, необходимые для оценки энергоэффективности зданий. Перья штриховок сечений могут глобально определяться и применяться к любым конструктивным элементам проекта ArchiCAD. Такой подход не только существенно упрощает пользовательский интерфейс, но и позволяет использовать во всем проекте одни и те же материалы.

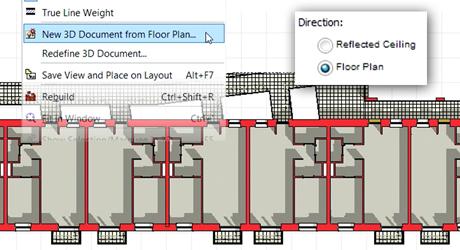

3D-документы на основе Плана этажа

Создавайте одним щелчком мыши 3D-документы на основе Плана этажа — вид сечений, основанных на горизонтальной секущей плоскости, располагающейся в окне Плана этажа. Этот тип 3D-документа, обладающего интерфейсом и настройками, основанными на 3D-документах, отображает отсеченную часть модели, включая сечения вертикальных конструкций (таких как стены и проемы).

ArchiCAD позволяет архитекторам легко экспериментировать с любыми формами и идеями, обеспечивая при этом создание точной и качественной документации. При помощи ArchiCAD Вы можете легко моделировать любые свободные формы, редактируя сложные элементы в большинстве модельных видов.

Использование ArchiCAD дает возможность совмещать свободу творчества с хорошо известной надежностью технологий Информационной модели здания. Всеобъемлющий набор инструментов полностью обеспечивает творческий процесс вне зависимости от специфических требований проекта.

ArchiCAD 17 расширяет возможности, направленные на процесс моделирования в интуитивно понятной среде BIM при помощи сквозного процесса проектирования с использованием Приоритетных Соединений, Строительных материалов и улучшенного инструмента Морф. Интеграция с облачными сервисами позволяет использовать специальные объекты и компоненты, необходимые для полноценной проработки BIM-моделей. GRAPHISOFT продолжает развивать инновации в области «зеленого» проектирования, предлагая лучшие решения для создания процесса экоустойчивого проектирования.

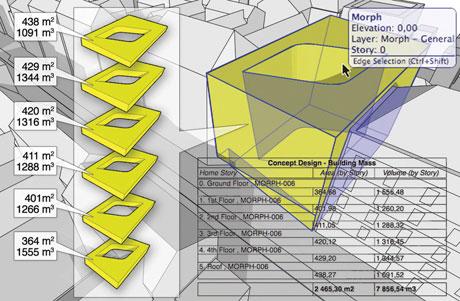

Усовершенствованный инструмент МОРФ

Инструмент МОРФ дает проектировщикам невероятную гибкость моделирования в хорошо знакомой BIM-среде ArchiCAD при создании индивидуальных объектов, и конструкций. При помощи этого инструмента можно создавать абсолютно любые геометрические тела и поверхности интуитивно понятными графическими методами с использованием таких популярных приемов как выдавливание и вытягивание. С появлением ArchiCAD 17 получило дальнейшее развитие использование Морфа в концептуальном проектировании и общем моделировании. Теперь стало возможно извлекать информацию с помощью Интерактивных каталогов о поэтажной площади и объеме Морфов, присутствующих сразу на нескольких этажах проекта.

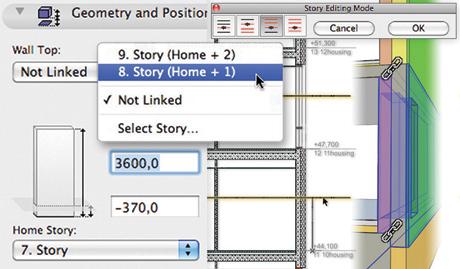

Привязка элементов к высоте этажа

ArchiCAD 17 позволяет привязывать верхние отметки отдельных элементов к этажам в соответствии с логикой архитектурного проектирования. Высота стен, колонн и зон может задаваться относительно конкретного вышележащего этажа здания, таким образом, при изменении высоты этажей, происходит автоматическое изменение размеров элементов.
Также, сохранена возможность назначать фиксированную высоту элементов, указывая только отметку основания элементов относительно заданного уровня привязки.

BIMx в каждом ArchiCAD

GRAPHISOFT BIMx — это инновационное решение для архитекторов, направленное на взаимодействие с использованием презентационной Информационной Модели Здания. BIMx устанавливает новые стандарты подачи проектных решений, превращая не только настольные компьютеры, но и мобильные устройства на базе iOS и Android в обозреватели виртуальных моделей зданий. Интегрированный сервис общего доступа к моделям через сеть Facebook теперь дополнен собственным облачным сервисом, существенно увеличивающим возможности пользователей, и обеспечивающим загрузку и просмотр моделей из любой точки мира.

ArchiCAD 17 содержит полнофункциональную лицензию GRAPHISOFT BIMx с возможностью полноценного использования облачного сервиса общего доступа к моделями.
ArchiCAD 17 работает на 64-разрядных операционных системах Microsoft Windows и Apple OS X. Поддержка фоновой обработки данных, оптимизированное масштабирование многоядерных процессоров и улучшение работы главного графического ядра дают существенный прирост производительности при работе с очень сложными моделями. Также, пользователи безусловно оценят увеличение скорости навигации с использованием OpenGL, усовершенствования Операций над Объемными Элементами и повысившуюся скорость загрузки и отображения библиотечных элементов.

Улучшенная производительность

Повышение производительности в ArchiCAD 17 является результатом оптимизации программного кода и использования новых технологий, таких как передовой OpenGL и Фоновая обработка. Сочетание этих разработок с 64-разрядными системами и поддержкой многоядерных процессоров делают ArchiCAD 17 наиболее мощным BIM-решением из всех, доступных на рынке.

Фоновая обработка данных

Для дальнейшего повышения производительности, GRAPHISOFT делает следующий шаг в поддержке многоядерных технологий: ArchiCAD 17 является первой CAD-программой, в которой реализована технология фоновой обработки данных, позволяющая создавать и обрабатывать большие детализированные модели.

Улучшенная работа главного графического ядра:

• Улучшение работы главного графического ядра позволило сделать 3D-навигацию в режиме OpenGL более плавной и сглаженной, особенно при работе с очень большими моделями.

Системные требования ArchiCAD 17

Операционная система:

• Windows 8(64-разрядная);
• Windows 7(64-разрядная);
• Windows Vista(64-разрядная);
• Mac OS X 10.8(Mountain Lion);
• Mac OS X 10.7(Lion);
• Mac OS X 10.6(Snow Leopard).

*Примечание: ArchiCAD 17 — последняя версия ArchiCAD, поддерживающая Mac OS X 10.6

*Примечание: 32-разрядные системы не поддерживаются.

Процессор:

• Требуется 64-разрядный процессор Intel Core2 Duo или новее.

Примечание:

• рекомендуется использование 4–8 ядерных процессоров.

Оперативная память:

• Требуется 4 ГБ оперативной памяти. Рекомендуется использовать 8 ГБ и более для сложных моделей.

Жесткий диск:

• Для полной установки ArchiCAD требуется 5 ГБ свободного пространства. Дополнительно требуется 10 ГБ свободного пространства на жестком диске на каждый проект при работе со сложными моделями и 3D-визуализацией.

Монитор:

• Требуется монитор, поддерживающий разрешение не ниже 1024x768. Рекомендуется использовать монитор с разрешением 1280x1024 и выше.

Видеокарта:

• Требуется видеокарта, поддерживающая режим OpenGL 2.0 с объемом видеопамяти не менее 256 МБ. Рекомендуется использование видеокарт с объемом видеопамяти 512 МБ и более.

Системные требования Сервера BIM

Операционная система:

• Windows 8(64-разрядная);
• Windows 7(64-разрядная);
• Windows Vista(64-разрядная);
• Windows Server 2012(64-разрядная);
• Windows Server 2008 R2(64-разрядная);
• Windows Server 2008(64-разрядная);
• Mac OS X 10.8(Mountain Lion);
• Mac OS X 10.7(Lion);
• Mac OS X 10.6(Snow Leopard).

*Примечание: Поддерживается только файловая система с поддержкой регистра.

Процессор:

• Требуется 64-разрядный процессор Intel Core2 Duo или новее.

*Примечание: рекомендуется использование 4–8 ядерных процессоров.

Оперативная память:

• Требуется 4 ГБ оперативной памяти. Рекомендуется использовать 8 ГБ и более.

Жесткий диск:

• Для полной установки Сервера BIM требуется 5 ГБ свободного пространства. Дополнительно требуется 10 ГБ свободного физического пространства на жестком диске сервера на каждый проект.

BIMx для устройств под управлением iOS

Версия:

• Требуется iOS 5.1 или более поздняя.

Совместимые устройства:

• Требуется iPhone 3GS, рекомендуется iPhone 4 или более новый;
• Требуется iPod Touch 3-го поколения, рекомендуется iPod Touch 4-ого поколения или более новый;
• Требуется iPad 1-го поколения, рекомендуется iPad 2-го поколения или более новый.

BIMx для устройств под управлением Android

Версия:

• Смартфон: требуется Android 2.3, рекомендуется 4.0+;
• Планшет: рекомендуется Android 3.0 или более новый.

Процессор:

• 1 ГГц или более высокая тактовая частота.

Память:

• Требуется 512 МБ;
• Рекомендуется 1 ГБ и более.

GPU:

• Рекомендуется Tegra3, Tegra2, Mali400 MP, PowerVR SGX 540 или более быстрый.
