- это специализированный сеточный генератор, предназначенный для работы с геометрией лопаток турбомашин.
Модуль
ANSYS TurboGrid позволяет создавать высококачественные гексаэдрические сетки, настроенные на решение задач динамики жидкостей и газов во вращающихся машинах. В ANSYS
TurboGrid импортируется описание геометрии из программного обеспечения для разработки лопаток турбомашин, например, из
ANSYS BladeModeler.

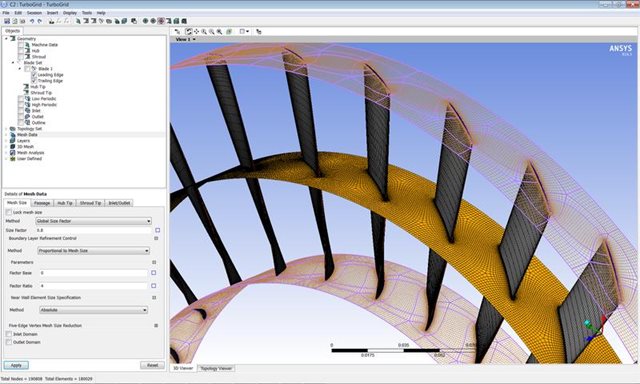

ANSYS TurboGrid может автоматически построить топологию и создать сетку
(New Automatic Topology & Meshing (ATM) Method). Хотя модуль содержит много настроек, которые принимаются по умолчанию, пользователь имеет возможность осуществлять контроль вручную.

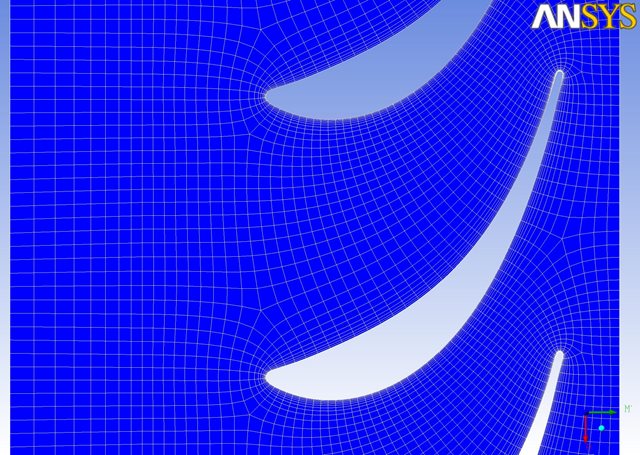

ANSYS TurboGrid позволяет быстро создавать объемные сетки, перестраивать сетку на 2D слоях, переопределять топологию, а также определять слои, контрольные точки, разбиение на ребре и т.д.

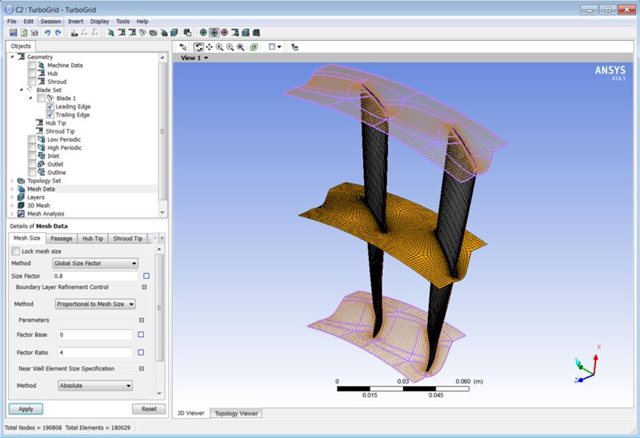

В последней версии данного программного обеспечения были добавлены такие функции, как полностью автоматический метод построения сетки на лопаточном венце, автоматическое размещение топологической области вокруг лопатки, сглаживание сетки, возможность улучшения качества сетки.
Использование модуля TurboGrid включает несколько последовательных этапов:
-
создание топологии;
-
построение сеточной модели;
-
проверка качества сеточной модели.

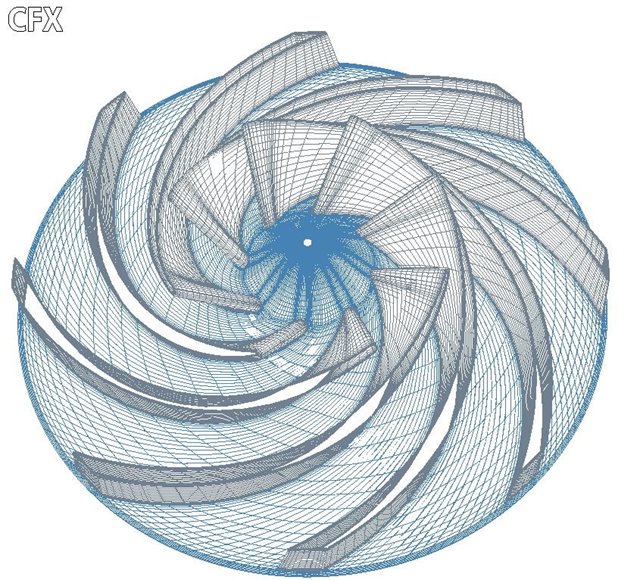

TurboGrid применяется для решения задач, связанных со следующими деталями:
-
вращающиеся или стационарные лопаточные детали;
-
рабочее колесо, статоры, направляющие лопатки осевого компрессора, вентилятора, гидротурбины и т.д.;
-
центробежные и осевые устройства;
-
набор лопаток, разделительные лопатки и т.д.
Ограничения по применению TurboGrid:
-
нагнетательные устройства;
-
нелопаточные детали;
-
входы и выходы диффузоров, улитки и т.д.

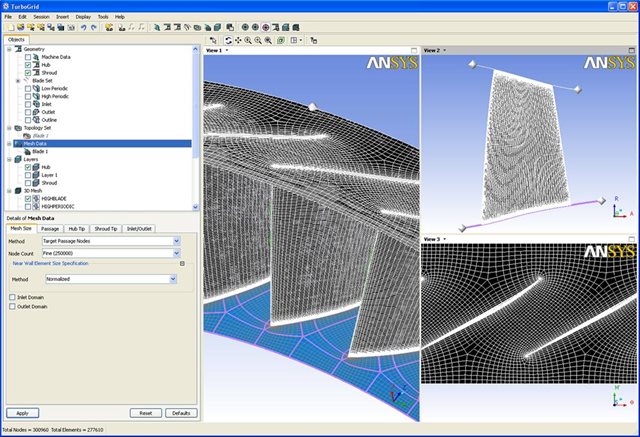

ANSYS TurboGrid является высокоавтоматизированным модулем для создания гексаэдрической сеточной модели турбомашин. При помощи сеточной статистики
TurboGrid определяет качество созданной сетки относительно заданных критериев. Возможность применения шаблонов и высокая скорость генерации сокращает время, необходимое для создания высококачественной сеточной модели.
