позволяет проводить как в традиционном графическом интерфейсе, так и в графическом интерфейсе среды
прочностной/динамический расчет и анализ температурного состояния проектируемого изделия.
Используя лицензию
Professional, пользователи получают доступ к передовым решениям в мире инженерного анализа, при этом не требующим экспертного знания метода конечных элементов. Лицензия
Professional расчетного комплекса позволяет помимо линейных прочностных, динамических и тепловых задач, решать так же и контактные задачи, проводить геометрически нелинейные расчеты и оптимизацию.
Продукт поддерживает программирование на встроенном параметрическом языке APDL. Он также позволяет проводить расчет сложных сборок, включая контактные элементы
"твердое тело" - "оболочечная деталь".

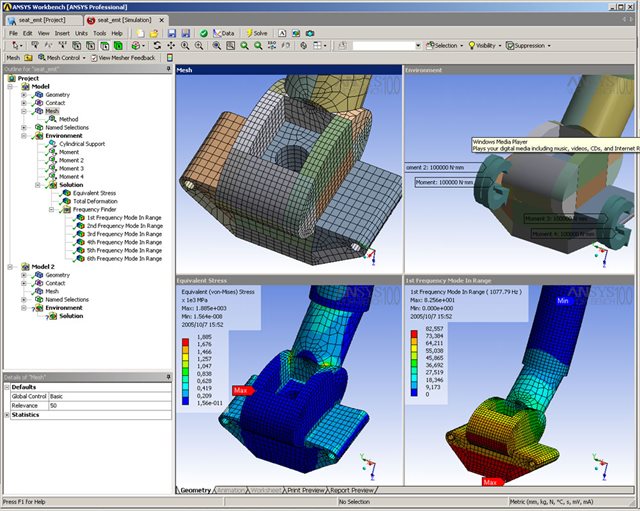

Начинающие пользователи для быстрого освоения основных процедур типовых расчетов могут начать работу в удобной и интуитивно понятной графической среде
Workbench, в которой реализованы готовые шаблоны проведения типовых видов расчетов, которые шаг за шагом подскажут все необходимые действия для проведения типовых видов расчетов.
В среде
Workbench реализована двунаправленная ассоциативная связь с подавляющим большинством ведущих CAD пакетов, включая распознавание и использование для оптимизации параметров, которые были заданы при описании размеров геометрических моделей в CAD системе. Реализованы средства автоматической генерации сетки КЭ с возможностью дальнейшей ручной коррекции.

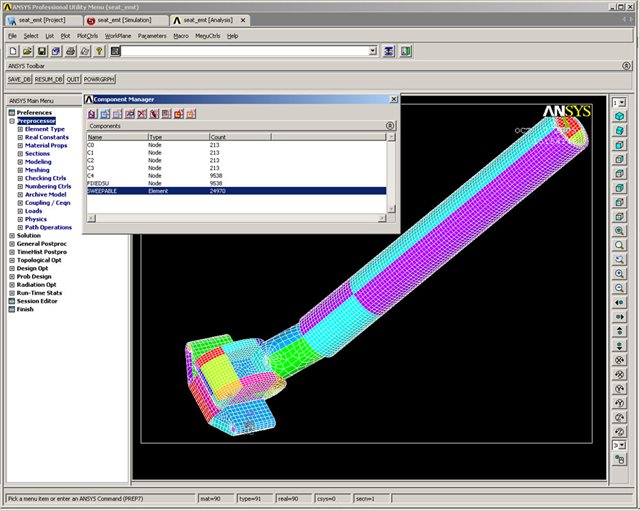

При необходимости использовать более мощные и сложные средства создания и работы с расчетными моделями пользователь одним нажатием соответствующей опции может открыть расчетную КЭ модель в графической среде традиционного интерфейса.
Расчетные возможности лицензии Professional
Линейная прочность:
Нелинейная прочность:
-
Статические расчеты;
-
Геометрическая нелинейность;
-
Нелинейные конечные элементы.
Контактные задачи:
-
Элементы "поверхность-поверхность";
-
Элементы "узел-узел" Точечная сварка.
Динамика конструкций:
-
Собственные частоты и формы колебаний;
-
Спектральный анализ;
-
Гармонический анализ;
-
Случайные колебания.
Устойчивость конструкций:
-
Линейные расчеты;
-
Нелинейные расчеты.
Теплообмен:
-
Стационарные задачи;
-
Нестационарные задачи;
-
Теплопроводность;
-
Теплообмен конвекцией;
-
Теплообмен излучением.
Методы решения (солверы):
-
Итерационные;
-
Прямой солвер для разреженных матриц;
-
Фронтальный;
-
Предобусловленный метод сопряженных градиентов (с поддержкой многопроцессорности);
-
Метод сопряженных градиентов по Якоби (с поддержкой многопроцессорности);
-
Прямой для разреженных матриц (с поддержкой многопроцессорности);
-
Декомпозиция (DDS).
Подготовка моделей:
-
Твердотельное моделирование;
-
Опция упрощения CAD-геометрии;
-
Импорт формата IGES;
-
Подготовка модели (продолжение);
-
Редактирование CAD-геометрии;
-
Создание срединных поверхностей;
-
Автоматическая генерация сетки;
-
Автоматическая генерация сетки из шестигранных элементов;
-
Автоматическая генерация сетки с преимущественно шестигранными элементами;
-
Задание нагрузок и граничных условий для геометрической модели;
-
Табличное задание нагрузок и граничных условий;
-
Задание нагрузок и граничных условий в виде функций;
-
Параметризация существующей сетки;
-
Автокоррекция сетки (MeshMorphing);
-
Редактирование сетки.
Визуализация и обработка результатов (постпроцессинг):
-
Контурная визуализация;
-
Векторная визуализация;
-
Изоповерхности;
-
Визуализация в секущих плоскостях;
-
Операции с результатами;
-
Анимация;
-
Графики;
-
Текстовый вывод результатов (листинги);
-
Вывод в форматах (VRML, PostScript, TIFF и др.).
Общие возможности:
-
Генератор отчетов в формате HTML;
-
Вероятностный анализ;
-
Субмоделирование (дополнительный анализ зон конструкции);
-
Оптимизация;
-
Язык программирования APDL;
-
Параметрическое моделирование.
