ANSYS DesignModeler

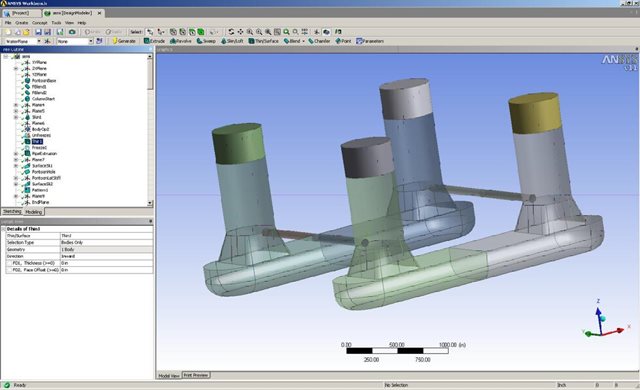

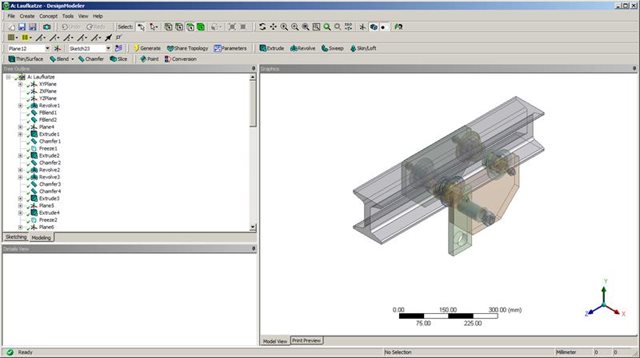

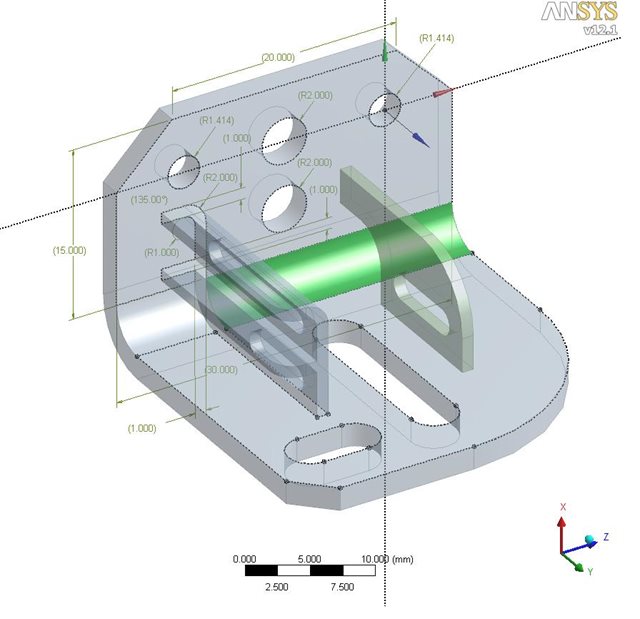

Данный модуль в своей основе имеет ядро Parasolid, обладает надежным, отказоустойчивым генератором геометрии и соответствует производственным стандартам. ANSYS DesignModeler позволяет создавать, параметризировать геометрию на основе двумерных эскизов или встроенных примитивов, а также выполнять последующие операции редактирования. Весь ход моделирования отображается в древовидной истории проекта, что позволяет изменять первоначальные параметры в любой момент создания геометрии.

DesignModeler - это современный, удобный инструмент для подготовки геометрии и ее передачи в расчетные инструменты ANSYS. В модуле присутствуют связи со всеми основными CAD-системами, которые обеспечивают простую передачу геометрии и параметров. В дальнейшем можно изменить параметры и обновить модель, при этом все изменения и упрощения геометрии сохраняются. Это способствует быстрому включению любых изменений и обновлений модели в процесс разработки изделия.

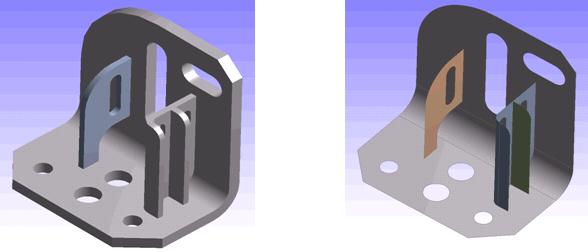

Зачастую CAD-модели разрабатываются для производственных целей, а не для расчета. Использование таких CAD-моделей связано со сложной, насыщенной геометрией, в которую входят компоненты, не влияющие на расчет, например, логотипы и прочие мелкие детали. Расчет такой детальной модели увеличит вычислительное время в разы. Часто бывает, что время, потраченное на упрощение геометрии, сократит общее время расчета на несколько часов или даже дней.
