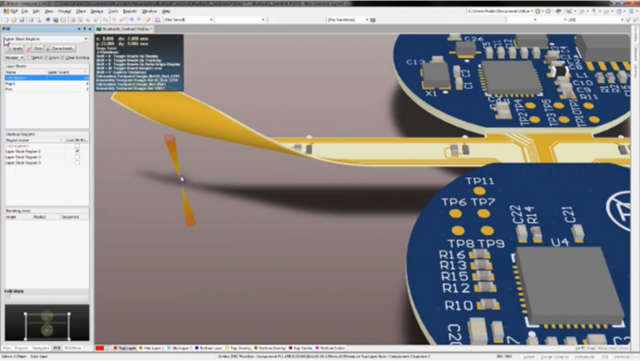

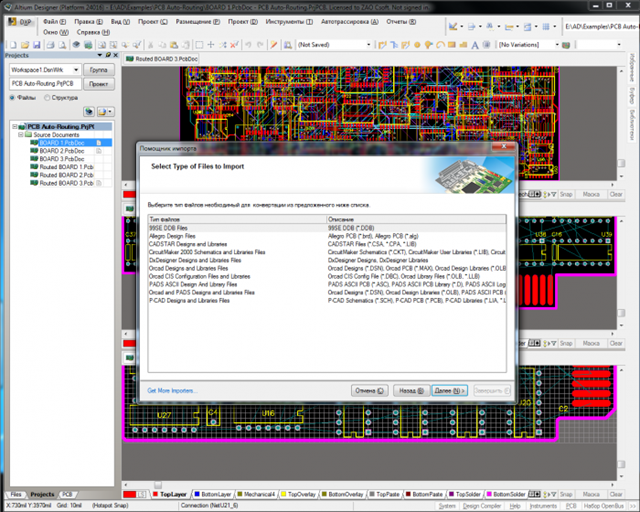

Altium Designer 14 предоставляет возможность использования самых передовых технологий в области проектирования плат (в том числе гибко-жестких плат и встраиваемых компонентов).
При создании комплекса компания
Altium приняла революционное решение: впервые обеспечить проведение всего процесса проектирования и отладки устройства в единой программной среде. При этом результаты одного этапа проектирования передаются на следующий этап, а вносимые на любом этапе изменения отображаются во всех частях проекта. Разработчик отслеживает и синхронизирует произведенные правки и контролирует целостность проекта. В результате отлаженный, согласованный и полностью предсказуемый прототип устройства создается задолго до его физического воплощения.
В новом поколении
Altium Designer разработчик также продолжает развивать упрощенную методологию проектирования электроники с глубоко интегрированной платформой управления данными проекта
Altium Vault. Эта методика сосредоточена вокруг концепции проектирования для повторного использования, что все элементы дизайна (модели, компоненты, схемы листов, дизайн модулей и т.д.) уже выпускались, ратифицированы для использования и хорошо управляются в постоянно расширяющемся хранилище, обеспечивают быстрое создание проектов и высокую производительность труда. Методология носит название «Vault-Driven Electronics Design»
Основные возможности Altium Designer 2014

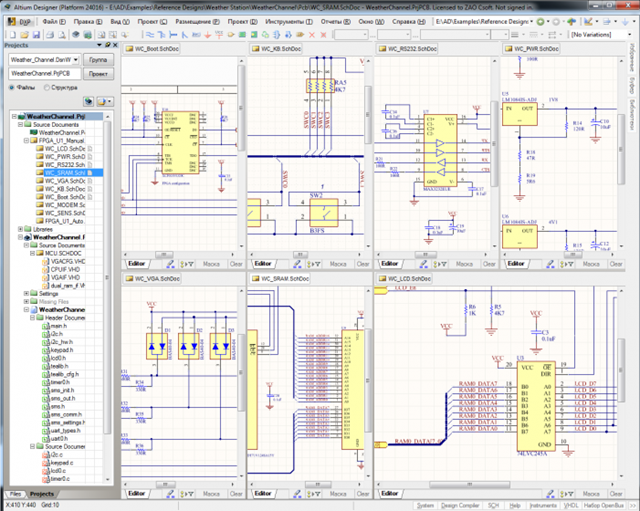

Предварительный просмотр документов проекта:
-

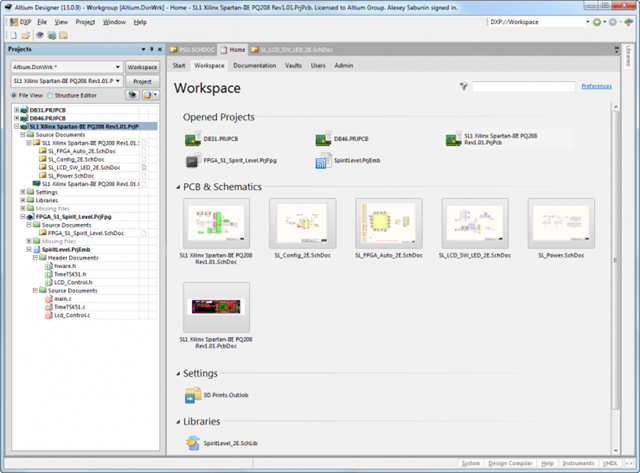

Возможность объединять в рабочие группы (Workspace) сотрудников для совместной работы над файлами. В Altium Designer рабочая группа графически отображается в виде отдельной страницы, на которой можно предварительно просмотреть все входящие в состав текущего проекта документы, сгруппированные по типу.

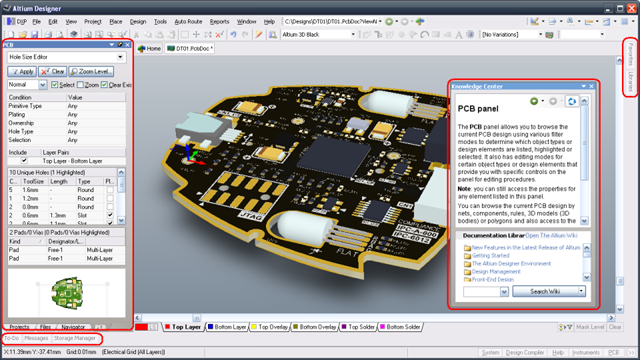

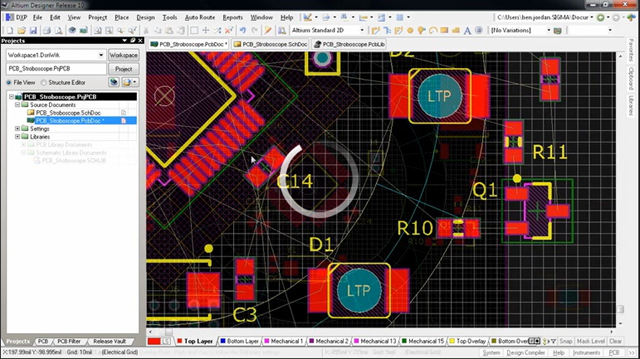

Настройки прозрачности для слоев и объектов Редактора плат:
-
При работе в редакторе плат часто возникает необходимость отключить отображение некоторых объектов и наиболее загруженных слоев, что можно сделать в окне View Configuration раздела Transparently и установить индивидуальные настройки прозрачности для всех примитивов каждого слоя платы.

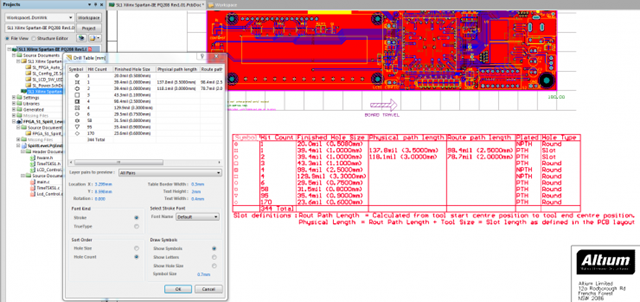

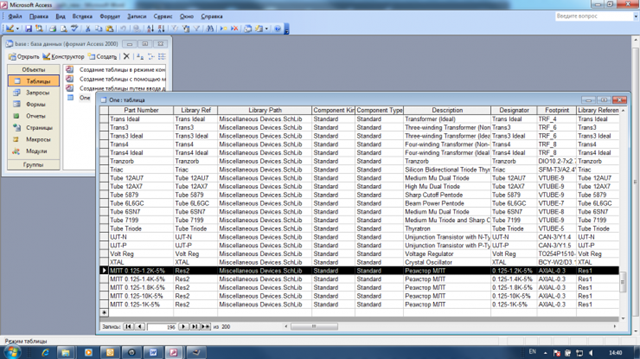

Настраиваемая таблица отверстий:
-
Данные в таблице будут отображаться не только при выводе на печать, но и при просмотре платы в PCB-редакторе. Для добавления таблицы на лист чертежа будет использоваться специальная команда Drill Table. Пользователь может изменять свойства таблицы, такие как шрифты надписей, список выводимых граф и их наименования, условные изображения отверстий и формат заполнения.

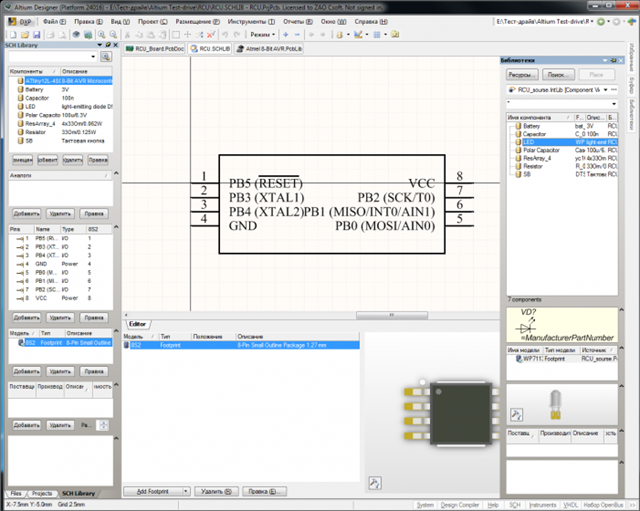

Пользовательские настройки надписей выводов:
-
Возможность редактировать шрифт надписей и их положение в рабочей области относительно самого вывода. Поддерживается возможность задавать эти параметры глобально, на уровне редактора схем.

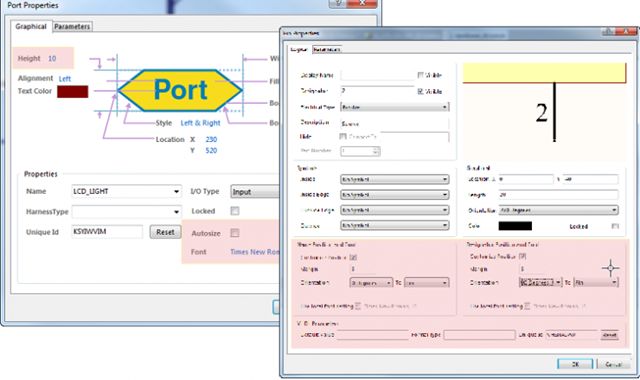

Управление размерами и текстом для портов:
-
Ранее размер порта в Редакторе схем был недоступен для редактирования, а при изменении шрифта для названия вывода надпись выходила за пределы графики порта. Это не позволяло оформлять схему в соответствии с ГОСТ. В Altium Designer оба параметра внесены в ряд пользовательских настроек порта.
Правило зазора между шелкографией и вырезами в маске:
-
Для правила проверки Silk to solder mask clearance, которое определяло места на плате, где шелкография совпадала с контактными площадками, добавлены новые режимы. В первом будет определяться зазор от шелкографии до металлизированной площадки, а во втором – до выреза в маске.
Дополнительные возможности:
-
Hyperlink – новый инструмент редактора схем, позволяющий добавлять на лист схемы прямые ссылки на интернет-источники;
-
Smart PDF – в PDF-документе хранится информация о компонентах проекта, которая отображается в выпадающем окне при наведении курсора на компонент схемы;
-
Управление в режиме 3D – предусмотрена возможность выбрать вид 3D-просмотра платы, указав один из стандартных режимов: Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Left (Слева), Right (Справа), Isometric (Изометрия).
