МЕТАЛЛ

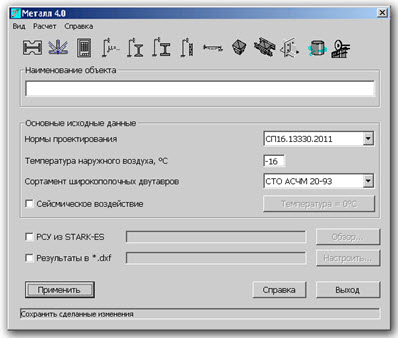

Общие настройки:

• Задание общей информации по проекту;
• Выбор норм проектирования – СНиП II-23-81* или СП 16.13330.2011;
• Выбор сортамента двутавровых профилей;
• Задание расчетных усилий или их импорт из ПК STARK ES;
• Задание имени файла для вывода результатов расчета;
• Использование сортаментов марок стали с пользовательскими коэффициентами надежности по материалу.

Расчет баз стальных колонн:

• Одна или две траверсы;
• Два или четыре болта с каждой стороны;
• Постановка ребер жесткости;
• Вычисляются основные размеры всех элементов базы;
• Определяются диаметры анкерных болтов;
• Определяются катеты основных сварных швов.

Расчет узлов ферм из гнутосварных профилей:

• Проверяется несущая способность стенок элементов узла;
• Определяются катеты сварных швов;
• Проверяется несущая способность элементов, сходящихся в узле;
• Для узлов типа L подбирается опорное ребро;
• Автоматическое определение изгибающего момента от эксцентриситета.

Определение коэффициентов расчетных длин колонн:

• Расчет выполняется на основании значений удерживающих усилий на концах рассматриваемого стержня, определенных в конкретной расчетной схеме;
• Учитывается податливость основания.

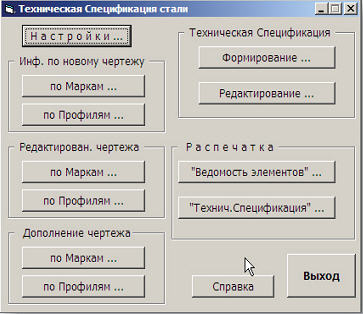

Создание ведомости отправочных элементов и чертежа технической спецификации стали к чертежам металлоконструкций на стадии КМ:

• Ведомости отправочных элементов выводятся на русском или английском языках;
• Техническая спецификация стали выводится в dxf-файл;
• Формата А1, А2 или А3 по желанию пользователя;
• Для профилированных листов выполняется
• Техническая спецификация по специальной форме;
• Выдача результатов формирования Технической спецификации стали и Ведомости отправочных марок в слой «0» чертежей.

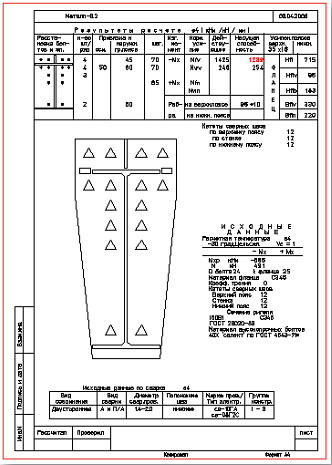

Расчет фланцевых соединений на высокопрочных болтах:

• Центрально растянутых и изгибаемых элементов двутаврового сечения;
• Центрально растянутых элементов из спаренных уголков;
• Центрально растянутых и сжатых элементов круглого сечения, с ребрами и без них.

Расчет балок, в том числе с перфорированной стенкой:

• Возможно решение прямой задачи по определению минимального сечения балок;
• Выполняется расчет на прочность, общую и местную устойчивость;
• Для балок из трех листов выполняется проверка устойчивости стенки с поперечными ребрами и, при необходимости, с одним продольным ребром.

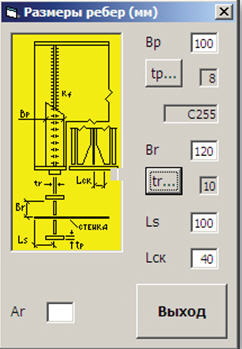

Расчет опорного ребра балки:

• Проверяется несущая способность опорных ребер трех типов;
• Из листа в торце;
• Из двух листов в приопорной части;
• Из двух тавров, выполненных из листов, в приопорной части.

Вывод результатов расчета:

• Вывод исходных данных и результатов;
• Расчета выполняется в специальном окне;
• Необходимые таблицы могут быть
• Выведены в dxf-файл.
