При проектировании зданий приходится иметь дело с таким разнообразием архитектурных конструкций, что у каждого профессионала постепенно складывается свой собственный набор инструментов, с которыми он предпочитает работать. Компания
Что представляет из себя ArchiSuite?
Перед тем, как ответить на этот вопрос, необходимо дать определение понятию «дополнительный модуль».
Дополнительные модули — это программные компоненты, расширяющие возможности

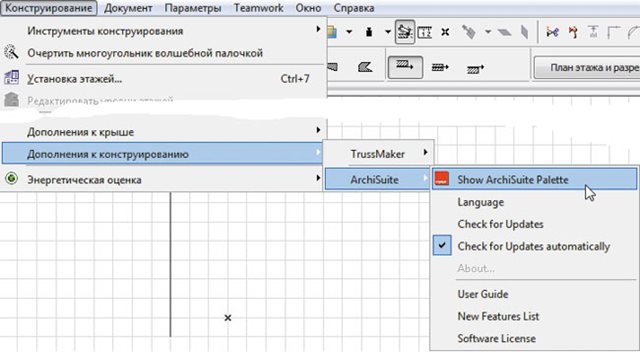

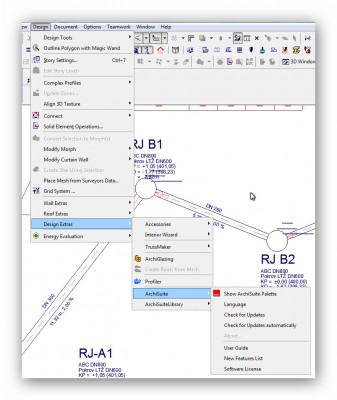

ArchiCAD путем добавления новых функций. После установки дополнительного модуля, в строке меню программы
ArchiCAD появляется новый пункт меню, через который и вызывается новая функция. Вызов новой функции ничем не отличается от вызова стандартных функций
ArchiCAD. Внешне это тот же самый
ArchiCAD, но с расширенными возможностями.
ArchiSuite представляет собой набор дополнительных модулей для
ArchiCAD разработанными компанией
Cigraph и позволяющих архитекторам решать самые разнообразные практические задачи, возникающие при компьютерном моделировании зданий. Программа «управляет» как уже имеющимися модулями, так и теми, которые будут разработаны компанией в будущем. Сами дополнительные модули устанавливаются в специальную папку, а программа
ArchiSuite обеспечивает доступ к ним с помощью собственной палитры
ArchiSuite. Потребности каждого пользователя уникальны; какими-то модулями пользуются чаще, а другими реже. Одно из преимуществ пакета
ArchiSuite состоит в том, что его можно настроить под свои
Что входит в набор ArchiSuite?
ArchiStair — проектирование лестниц произвольной формы:
-
Модуль ArchiStair предназначен для моделирования лестниц сложной формы, когда из-за конструктивных или пространственных ограничений невозможно применить стандартные решения. Модуль ArchiStair обладает простым графическим интерфейсом, с помощью которого архитектор может построить лестницу любой, даже самой замысловатой формы.
ArchiMap — перевод обмерочных данных в поэтажные планы ArchiCAD:
-
Модуль ArchiMap — незаменимый инструмент для работы с поэтажными планами, особенно полезный при обмерных работах в проектах реконструкции. Размеры помещений можно вводить вручную или импортировать непосредственно из лазерного дальномера Leica DISTO-plus, подключенного через BlueTooth. Полученные планы после размещения окон и дверей можно легко преобразовать в параметрическую 3D-модель ArchiCAD.
ArchiTiles — проектирование, раскладка и подсчет плитки:
-
Модуль ArchiTiles позволяет проектировать, визуализировать и рассчитывать раскладку плитки на различных поверхностях: на полу, по стенами и кровлям. Для раскладки можно использовать как плитку из прилагаемой библиотеки, так и плитку произвольной формы (квадратные, прямоугольные, полигональные и т.д.), которые пользователи создают самостоятельно.
ArchiPanel — проектирование регулируемых полов и подвесных потолков:
-
С помощью модуля ArchiPanel очень удобно проектировать плавающие полы и подвесные потолки, используя стандартные инструменты ArchiCAD Зоны и/или Штриховка. Конструкции их могут быть самыми разными, от простейших до самых сложных.
ArchiMaterial — работа с отделочными материалами:
-
Модуль ArchiMaterial облегчает работу с отделочными материалами. Он позволяет создавать новые материалы и организовать их в удобные библиотеки с иерархической структурой, определять наиболее часто применяемые материалы, а также обеспечивает предварительный просмотр материала при перетаскивании его мышью на конструктивный элемент. Материалам можно присваивать различные эффекты, например, прозрачность.
ArchiTerra — моделирование рельефа:
-
Модуль ArchiTerra совершенно необходим тем пользователям ArchiCAD, которые занимаются ландшафтным дизайном, вертикальной планировкой стройплощадки или моделированием рельефа местности сложной формы. Этот модуль позволяет создавать точные 3D-модели рельефа.
ArchiForma — моделирование объектов произвольной формы:
-
Модуль ArchiForma помогает создавать в ArchiCAD произвольные 3D-объекты любой степени сложности. Это могут быть разнообразные архитектурные детали и элементы декора, мебель, двери, окна и много другое. При этом совершенно не требуется программирование на языке GDL.
ArchiTools — вспомогательные инструменты:
-
Модуль ArchiTools похож на универсальный швейцарский нож: это набор, состоящий из множества полезных и практичных инструментов: построение окон произвольной формы, функция Multiply-Drag & Mirror на фасадах и разрезах, произвольное 3D-вращение объектов, рисование таблиц (с возможностью импорта текста), импорт и обработка облаков точек, составление экспликаций помещений.
ArchiGiallieRossi — наложение изображений:
-
Главное назначение модуля ArchiGiallieRossi — автоматически (или полуавтоматически) генерировать накладывающиеся друг на друга прозрачные изображения (например, существующий план и проект реконструкции) для визуального сравнения их друг с другом. Конструкции, подлежащие сносу, выделяются желтым цветом, вновь возводимые — красным, а неизменяемые — серым.
ArchiFacade — выравнивание перспективных изображений:
-
С помощью модуля ArchiFacade можно обрабатывать цифровые фотографии объектов в перспективе, например, из фотографии фасада в перспективе можно сделать ортогональную проекцию. Другое возможное применение этого модуля — использование фотографий местности для визуализации в ArchiCAD.
ArchiSketchy — имитация ручной графики:
-
Модуль ArchiSketchy позволяет преобразовывать обычные чертежные линии в выразительные штрихи неправильной формы, характерные для карандашных набросков от руки. Предлагаются семь различных типов преобразования для линий, штриховок и надписей. Полученные рисунки выглядят так, как будто они выполнены карандашом или рейсфедером и тушью.
ArchiQuant — подсчет строительных объемов:
-
С помощью модуля ArchiQuant можно быстро подсчитать количество заложенных в проект конструктивных элементов и объемы требуемых материалов. Работа в ArchiQuant не требует знания языка программирования GDL и не использует свойства объектов ArchiCAD.
ArchiTime — статистический анализ рабочего времени:
-
Модуль ArchiTime отслеживает время, затраченное пользователем на построение элементов и рабочие операции, фиксируя работу в каждом видовом экране и за каждый рабочий день. В конце проекта выдается подробный отчет (при необходимости проиллюстрированный графиками), который можно распечатать или экспортировать в программы обработки текстов или таблиц.
Системные требования:
-
Системные требования совпадают с теми, которые предъявляются к соответствующей версии ArchiCAD.
Версия ArchiCAD:
-
ArchiSuite совместим с ArchiCAD 13 и всеми последующими версиями. Более ранние версии ArchiCAD не поддерживаются.
-
Для ArchiCAD Start Edition 2010 существует специальная версия ArchiSuite (ArchiSuite для ArchiCAD Start Edition несовместим с «обычной» версией ArchiCAD).
Управление библиотекой объектов:
-
Рекомендуется не перемещать библиотеки, используемые ArchiSuite, из их исходного местоположения (папка «Add-on» или «Расширения ArchiCAD»). Пока они расположены на своем стандартном месте, они распознаются программой автоматически, и вы избежите проблем, связанных с их загрузкой вручную.
