ANSYS TPA

При помощи TPA можно выполнить полное описание корпуса для автоматического расчета RLC параметров (сопротивление, емкость, индуктивность) для любой цепи или сопряженных групп цепей в матричном виде или в виде SPICE подсхем. Все соединительные элементы (неортогональные трассы, переходные отверстия, проводные соединения, шариковые выводы из припоя) анализируются с использованием метода граничных элементов и метода конечных элементов. Очень точно моделируются неидеальные слои земли. Результирующая RLC-модель схемы может быть экспортирована в SPICE-инструменты (в SPICE и IBIS форматах) для дальнейшего анализа целостности сигнала.

Поток конструкторских данных

ТРА решает задачи, связанные с анализом сложных корпусов, таких как SiP, PoP, BGA, в том числе структур с проводными соединениями и с перевернутым кристаллом. ТРА может быть плавно интегрирован в инструменты разработки корпусов интегральных схем, позволяя автоматически генерировать RLC-модели высокоскоростных устройств.

Расчет RLC-параметров и критический анализ цепей

Инновационный пользовательский интерфейс ТРА облегчает процесс описания трехмерных моделей проводных соединений и шариковых выводов из припоя.

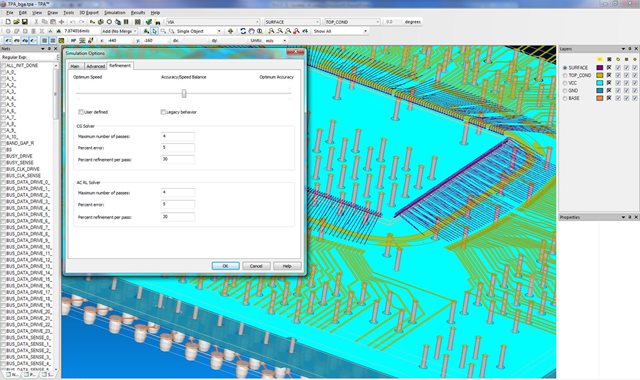

Процесс точного определения границ и области для выполнения электрического расчета прост и понятен. Сетка создается на основе входных данных CAD-модели, сокращая время проектирования. Кроме того, можно автоматически создать SPICE/IBIS-модель на основе результирующей матрицы RLC-параметров.

Возможности ANSYS TPA

Анализ квазистатического электромагнитного поля с использованием метода граничных элементов (3D), метода жестких мультиполей и метода конечных элементов:

• расчет емкости и индуктивности/сопротивления по переменному току с использованием треугольных элементов сетки (с учетом поверхностного эффекта и потерь в проводниках);
• расчет сопротивления по постоянному току с использованием четырехгранных элементов сетки.

Автоматическая декомпозиция, расчет паразитных параметров всего корпуса или его части:

декомпозиция по количеству цепей и длине соединений;
автоматическое группирование цепей и анализ;
последовательный анализ групп цепей и перестраивание полной матрицы.

SPICE-совместимые и IBIS модели со всеми выводами.

Назначение источника и потребителя для любой цепи.

2D редактор и 3D визуализатор включают в себя инструменты редактирования стеков контактных площадок и переходных отверстий,   инструменты редактирования наложения слоев.

Сценарии Visual Basic, проверка корректности изделия.

Импорт и редактирование CAD-моделей:

• импорт схемы или ее части, слоев, стеков контактных площадок, цепей, проводных соединений;
• поддержка редактирования слоев, проводных соединений, шариковых и столбиковых выводов.

Интеграция топологии при помощи ANSYS Links:

• Cadence APD;
• Cadence SiP Digital/RF;
• Mentor PADS Layout;
• Sigrity UPD.

Создание эквивалентных RLC моделей схем (SPICE подсхем):

• Nexxim, HSPICE, Spectre RF и другие Berkeley-совместимые SPICE-инструменты;
• Cadence DML, Synopsys SPEF и IBIS .pkg модели.

Совместимость с Microsoft Windows XP Professional x64.
