включает в себя весь необходимый набор инструментов для быстрого получения точных результатов расчета конструкции на прочность и определения ее динамических характеристик, как в рамках линейной теории упругости, так и за ее пределами.

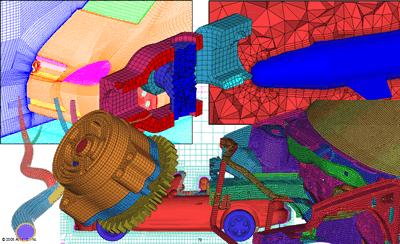

ANSYS Structural обладает обширной библиотекой элементов, постоянно дополняющихся и модернизирующихся с точки зрения точности получаемых результатов и скорости работы вычислительных алгоритмов.
Библиотека включает в себя:
-
балочные (beam) элементы;
-
трубы (pipes), оболочки (shells);
-
твердотельные (solid) элементы;
-
2D-плоские;
-
3D осесимметричные элементы.
Все они могут быть применены в различного рода расчетах, в том числе, нелинейных, динамических и расчетах на устойчивость . В библиотеку также включены элементы специального назначения, например, уплотнительные элементы, шарнирные элементы, поверхностные элементы и специальные слоистые элементы для моделирования композиционных материалов.
Для проведения точных расчетов необходимо правильно задать поведение материала под нагрузкой.
Математические модели материала, позволяющих моделировать такие явления как:
-
упругость и вязкоупругость;
-
пластичность и вязкопластичность;
-
пластичность чугуна;
-
ползучесть;
-
гиперупругость;
-
анизотропию;
-
поведение уплотнений.
Эти модели можно использовать при моделировании поведения:
-
металлов и сплавов;
-
полимеров;
-
стекла;
-
пены;
-
бетона и многих других материалов.
Кроме того можно создать свою модель материала, отвечающую определенным требованиям.
ANSYS располагает инструментами определения параметров материала по результатам экспериментальных данных
(curve-fitting tools).
Основываясь на мощной базе конечных элементов и используемых материалов
ANSYS предлагает такой же развитый инструментарий для их использования – а именно прогрессивные расчетные возможност
ANSYS Structural.
Это:
-
прочностные;
-
модальные;
-
гармонические;
-
спектральные расчеты;
-
расчеты роторной динамики;
-
нелинейные расчеты многотельных сборок;
-
возможности применения суперэлементов;
-
циклическая симметрия;
-
расслаивание;
-
разрушение композиционных материалов;
-
механика разрушения;
-
алгоритмы создания адаптивных сеток;
-
методы подконструкций и субмоделирования;
-
возможности рождения и смерти конечных элементов;
-
топологическая оптимизация и др.
В дополнение к этому перечню всегда есть возможность проведения междисциплинарных расчетов.
Используемые для этих задач решатели постоянно модифицируются, обеспечивая непревзойдённую производительность расчетов на вычислительных машинах различных классов.
При использовании
ANSYS Structural в среде

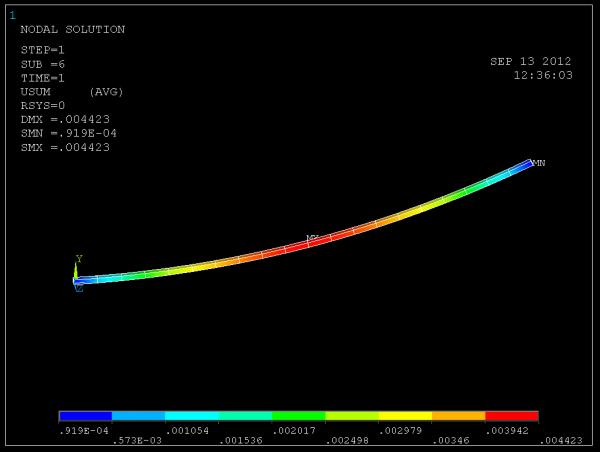

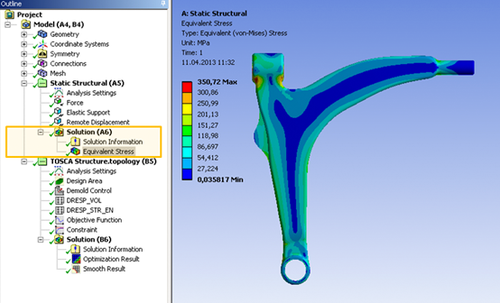

ANSYS Mechanical Workbench пользователю доступны широкие возможности обработки результатов, характерные для этой платформы. Построение эпюр, графиков и векторных полей – все это производится несколькими щелчками мыши. Все результаты можно сохранить в текстовом формате или в формате Excel для последующей обработки. Также есть возможность анимации результатов для наглядности картины напряженно-деформированного состояния конструкции и ее элементов.
Платформы для ANSYS в традиционном графическом интерфейсе:
-
IBM RS/6000 64-bit;
-
Fujitsu PrimePower;
-
HP Alphaserver;
-
HP PA 8000 64-bit;
-
HP Itanium2 IA-64;
-
Intel IA-32 LINUX;
-
Intel IA-64 LINUX;
-
AMD AMD64;
-
SGI 64-bit;
-
Sun UltraSPARC 64-bit;
-
Intel EM64T;
-
Intel IA-32 Windows;
-
Intel IA-64 Windows.
Платформы для среды ANSYS Workbench:
Intel IA-32 Windows;
HP PA 8000 64-bit;
Sun UltraSPARC 64-bit;
Intel IA-32 LINUX.
