AcadTopoPlan основан в 2008 году с целью автоматизации процессов по созданию инженерно-топографических материалов в среде
CAD систем. Ориентирован на специалистов родом деятельности которых является топографические, инженерно-геодезические изыскания.
Продукт включает в себе библиотеку условных знаков применяемых в России и странах ближнего зарубежья, отвечающим требованиям Росреестра и города Москвы.
Имеет следующий диапазон масштабов 1:100, 1:200, 1:500, 1:1000, 1:2000, 1:5000.
Работа
AcadTopoPlan в совокупности с
AutoCAD позволяет создавать топографические материалы с нуля, не прибегая к использованию нескольких программ.

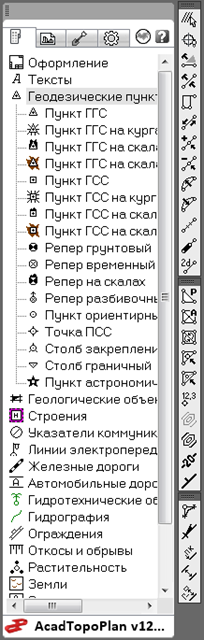

Программа оснащена удобным пользовательским интерфейсом и способствует максимально увеличить производительность. Интерфейс управления программой сведен к минимуму и не в ущерб функциональности. Имеет одну палитру условных знаков, которая может быть расположена в любом удобном месте монитора, принимать форму и размер удобную для конкретного пользователя.
Работу
AcadTopoPlan можно разделить на два основных режима. В первом из которых линейные знаки создаются с использованием
типов линий (Linetype) и
мультилиний (Multiline). Во втором, создаваемые условные обозначения создаются без использования типов линий т.е. представляют собой совокупность отдельных сегментов образующие условное обозначение. Нечто похожее можно наблюдать при
экспорте планов из Credo в формат DXF для AutoCAD.
На ряду с линейными знаками, имеется возможность задать режим создания точечных знаков, т.е. будут ли точечные знаки создаваться блоками или знаками состоящими из отдельных сегментов.
Помимо того, что
AcadTopoPlan создан, в основном, для решения графических задач, он также оснащен рядом функций способствующих в решении некоторых геодезических задач.
Возможности программы:
-
Создание базы проекта;
-
Расчеты линейно угловых засечек;
-
Уравнивание тахеометрических ходов;
-
Обработка тахеометрических съемок;
-
Утилиты по редактированию линейных объектов и блоков;
-
Выравнивание текстов и блоков относительно линейных объектов;
-
Экспорт и импорт координат линейных объектов;
-
Создание зарамочного оформления планов;
-
Построение поперечных профилей;
-
Два стиля визуализации объектов;
-
Объединение объектов в группы выбора;
-
Построение модели рельефа и горизонталей;
-
Редактируемый классификатор распределения объектов по слоям;
-
Вычерчивание точечных, линейных и площадных условных знаков;
-
Вычерчивание трехмерных откосов и обрывов;
-
Расчет элементов плана ж.д. пути.
Совместимость ATP и CAD систем
На сегодняшнее время, программа поддерживает работу со следующими
CAD системами:
AutoCAD 2007-20013, AutoCAD Civil 3D 2007-20013.
